WTW【MIQ/TC 2020 3G】智慧型多項目監控系統

Xylem Analytics /德國

產品編號：MIQ/TC 2020 3G

產品簡述：

超高擴充性數位網路：單一系統可連結多達 20 支數位感測器，參數項目自由配置，輕鬆滿足未來監測擴展需求。
專為高可用性設計：具備控制器備援 (Redundancy) 功能，可整合多組 MIQ/TC 2020 3G，確保核心系統穩定不中斷。
內建 Web 集中控管：透過乙太網路與 Web Server，實現遠端即時監控與參數設定，大幅簡化大型廠區的管理作業。
全方位電源突波防護：所有連接元件均內建過電壓保護，系統在惡劣或戶外環境下也能長期穩定運行。
兩線式佈線極簡化：採用雙芯通用訊號線傳輸電源與數據，取代傳統複雜多芯線路，顯著降低安裝和佈線成本。

檔案下載

WTW IQ Sensor Net 智慧型多項目監控系統：【MIQ/TC 2020 3G 控制器】

Name: WTW【MIQ/TC 2020 3G】智慧型多項目監控系統
Brand: 日澤國際股份有限公司
SKU: MIQ/TC 2020 3G

WTW IQ Sensor Net 是業界領先的數位化、模組化水質監測網路系統。
System 2020 3G 專為需要大規模、多點連線和高度可靠性的應用而設計，其核心組件為 MIQ/TC 2020 3G 終端/控制器，能夠將多達 20 支數位感測器整合至單一網路架構中。
這套系統徹底改變了傳統多參數監控的複雜性與成本，提供高擴充性、高安全性與低總持有成本 (TCO) 的水質分析解決方案。

多點連線與集中管理 (Multi-Parameter Networking)

MIQ/TC 2020 3G 作為系統核心，能夠協調整個網路中的所有任務，支援最多 20 個量測節點。

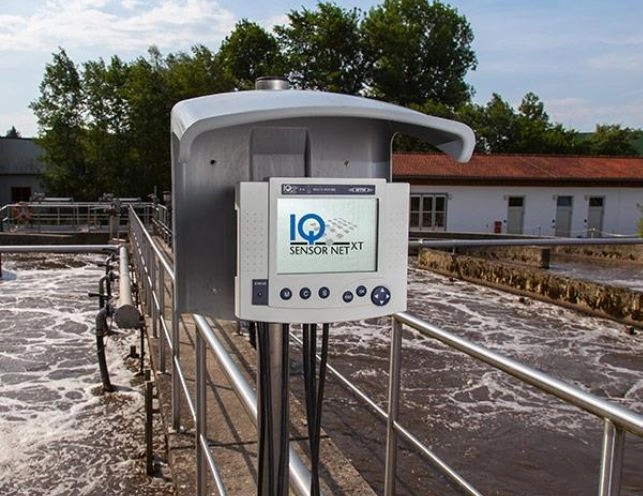

適用於大型污水處理廠的進流、曝氣、沉澱、放流等多個關鍵製程點的同時監測與集中控制。

直覺式操作與移動終端彈性 (Intuitive & Versatile Terminal)

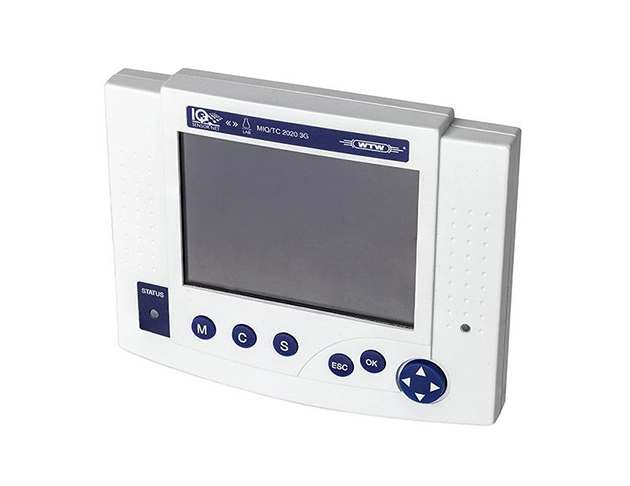

配備大型彩色圖形顯示器和直覺式按鈕，操作介面清晰易懂。MIQ/TC 2020 3G 可作為固定控制器，也可作為移動終端，隨時插拔至任一模組上進行現場校正、維護和數據查看，極具現場操作彈性。

數位通訊與工業物聯網整合 (IIoT Ready)

系統內建乙太網路介面，支援 Modbus TCP、Profinet、Ethernet/IP 等主流工業通訊協定。
可輕鬆與現有的 SCADA、PLC 或 DCS 系統無縫整合，實現數據互聯與智慧化工廠的目標。

安全的數據管理與軟體更新 (Secure Data & Update)

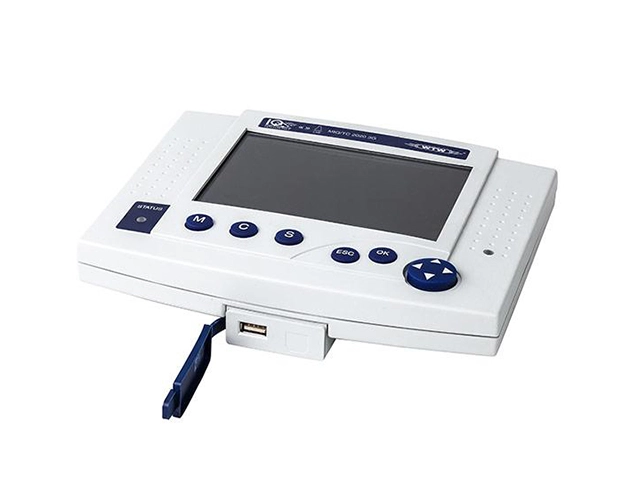

具備 USB 隨身碟介面，使用者可快速、安全地進行量測數據備份（數據日誌容量高達 525,600 組）與系統軟體更新。支援電子鑰匙功能，可設定程式化存取權限，確保系統操作安全。

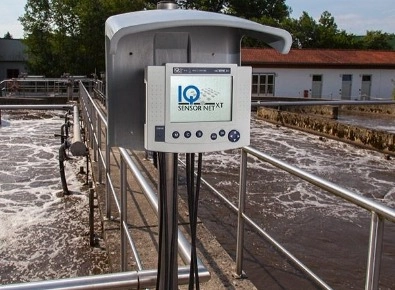

模組化堆疊與維護便利性 (Modular Plug & Play)

IQ Sensor Net 系統採用模組化設計，電源模組 (MIQ/PS) 和輸出模組 (MIQ/O) 可通過機械和電氣耦合快速堆疊，無需複雜接線。感測器即插即用，系統自動儲存新連接感測器的量測值和配置數據，使擴充與日常維護變得極為簡單。

產業應用

大型公共污水處理廠/高科技園區工業廢水廠/自來水廠與水源監測/食品/飲料業與石化產業/河川湖泊與環境水質監測站

產品規格 (MIQ/TC 2020 3G 終端/控制器)

左右滑動看表格

後部 MIQ 模組耦合	機械和電氣連接相結合，可快速耦合到 MIQ 模組
USB介面	USB-A（主機）
展示	圖形顯示器；解析度：320 x 240 像素；視覺區域：4.49 x 3.39 吋（114 x 86 mm），黑白，背光
控制功能/功能鍵	5 個操作鍵：3 個主功能鍵：測量 (M)、校準 (C)、設定/系統設定 (S)； 2 個確認/切換選單鍵：OK (OK)、退出 (ESC)； 4 向按鈕，用於快速選擇軟體功能和輸入字母數字值。
數據記錄器	資料記憶體最多可容納 525,600 個資料集
電力供應	直接透過與 MIQ 模組連接的IQ 感測器網絡
環境條件	工作溫度：-4 °F … 131 °F (-20 °C … +55 °C)；儲存溫度：-13 °F … 149 °F (-25 °C … +65 °C)
房屋材料	ASA（丙烯腈-苯乙烯-丙烯酸酯聚合物）
防護等級	IP66/相當於NEMA 4X（不適用於直接導管連接）。導管需要使用柔性適配器（CC-Box）或CC-PM適配器連接。
尺寸（寬 x 高 x 深）	8.27 x 6.69 x 1.57 英吋（210 x 170 x 40 毫米）
重量	約 1.98 磅（0.9 公斤）
認證	ETL、cETL（符合相關UL和加拿大標準）、CE
電磁相容性	EN 61326-1 B級；FCC A級
整合過電壓保護	根據 EN 61326-1 標準，每個組件均實現了對整個系統的增強型過電壓保護。
連接特性	全面的EMC屏蔽控制；IQ感測器網路系統內電纜拓撲結構可依需求定制，例如線型、樹型、星型、多星型；總電纜長度：最大1000公尺/1094碼（不含訊號放大模組），使用MIQ/JBR訊號放大模組可額外增加1000公尺/1094碼模組），使用MIQ/JBR訊號放大模組可額外增加1000公尺/1094碼（最大3000碼/3282
